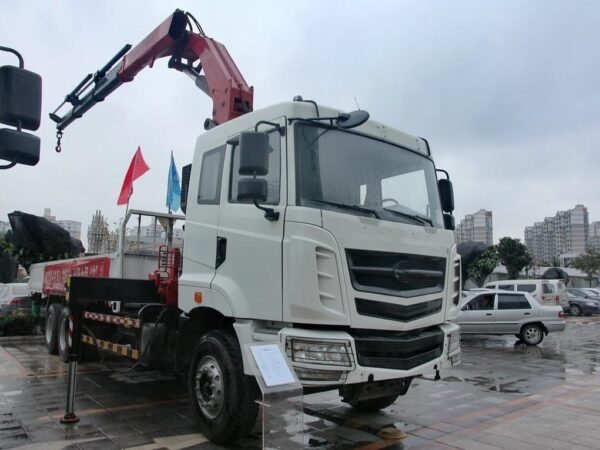

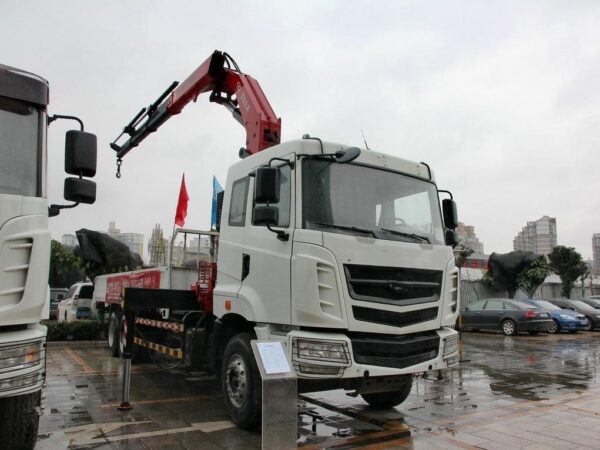

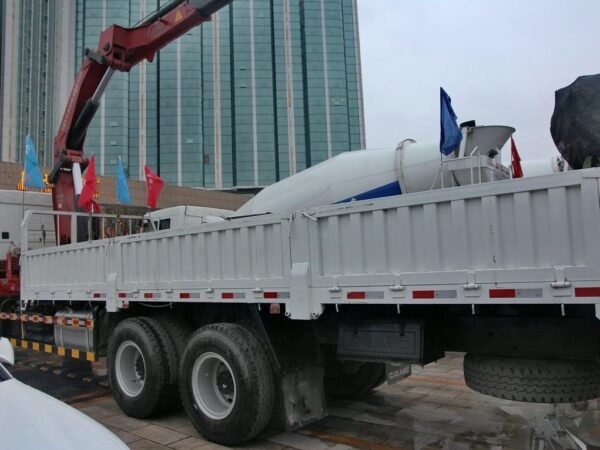

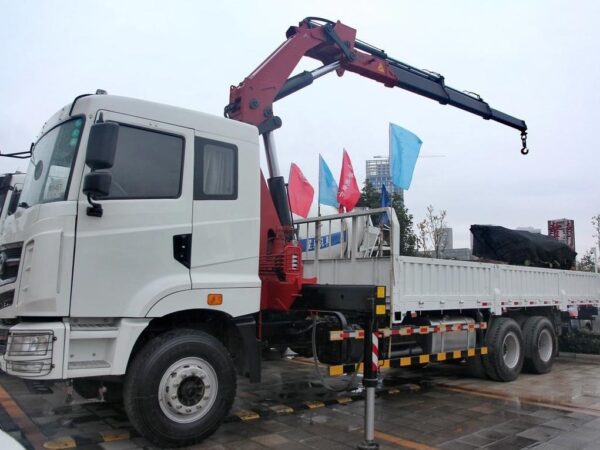

Hanma 420Horsepower 6X4 25Ton Truck Mounted Crane

RÉSUMÉ

• It is equipped with a robust 420 – moteur de puissance, which endows the truck with substantial power. This high – horsepower engine enables the vehicle to carry out its operations with ease, que ce soit’s transporting a heavy load or operating the mounted crane. The 6X4 drive configuration provides excellent traction and stability, making it suitable for various terrains, including rough construction sites and long – haul routes.
• Avec une capacité de charge maximale de 25 tonnes, the truck can handle a significant amount of cargo. Le camion – mounted crane adds to its functionality, lui permettant de soulever et de déplacer des objets lourds – chantier sans avoir besoin d'équipement de levage supplémentaire.

• The crane on the truck is a key feature. Il est conçu pour supporter des charges allant jusqu'à 25 tonnes, enabling it to lift and place a variety of heavy items. Sur les chantiers, it can be used to lift building materials such as large steel beams, pre – cast concrete elements, and heavy machinery.
• The crane offers precise control over the movement of the load, which is crucial in construction projects where accurate positioning of materials is essential for the proper building of structures.

• Dans le secteur du bâtiment, this truck is an invaluable asset. It can be used for transporting construction materials to and from the site and also for directly placing them in the required positions during the building process. Il convient également aux projets d'infrastructure tels que la construction de routes et de ponts., où des matériaux lourds doivent être soulevés et installés.
• En milieu industriel, il peut être utilisé pour manipuler des équipements volumineux et lourds lors de la maintenance, installation, ou un déménagement. Il peut également être utilisé dans les entrepôts pour charger et décharger des objets volumineux des camions ou pour les déplacer dans la zone de stockage..

• La cabine du camion est probablement conçue avec l'opérateur’le confort à l'esprit. Il peut être doté de sièges ergonomiques pour réduire la fatigue pendant les longues heures de travail. Les commandes permettant de conduire le camion et de faire fonctionner la grue sont probablement conçues pour être utilisées par l'utilisateur. – amical.
• Pour le grutier, il y a peut-être un puits – posé – panneau de commande avec des instructions et des indicateurs clairs, permettant un contrôle précis de la grue’les mouvements. La conception globale vise à fournir un environnement de travail sûr et efficace pour ceux qui conduisent le véhicule..

CARACTÉRISTIQUES

Puissance et transmission

• Puissance du moteur
  • Le 420 – horsepower engine is a significant component of this truck – grue montée. This high – powered engine provides the necessary force to move the vehicle, even when fully loaded with its 25 – capacité en tonnes. It also offers ample power for the crane operations, ensuring that lifting heavy objects is carried out smoothly. The engine’s power output allows for efficient acceleration and reliable performance, whether on flat roads or when traversing inclines at construction sites or during transportation.
• 6X4 Drive Configuration
  • The 6X4 drive system offers multiple advantages. It provides enhanced traction, which is crucial for a vehicle of this size and load – carrying capacity. This configuration distributes the weight of the vehicle and its load more evenly across the axles, improving stability during movement. It is well – adapted to various terrains, from rough and uneven construction sites to highways, reducing the risk of wheel slippage and enhancing overall control. En plus, it can contribute to better handling when making turns, especially in tight spaces on construction sites.

Capacité de charge et caractéristiques de la grue

• 25 – Capacité de charge en tonnes
  • Avec une capacité de charge de 25 tonnes, the Hanma truck can transport a large volume of heavy materials. This includes construction materials such as steel girders, large concrete slabs, and heavy machinery components. Dans les applications industrielles, il peut transporter des matières premières ou des produits finis volumineux. The high load capacity makes it a valuable asset in industries where heavy – item transportation is a common requirement.
• Capacités de la grue
  • Le camion – mounted crane is a central feature. It is designed to work in harmony with the truck’s load – carrying capacity, having a lifting capacity of up to 25 tonnes. The crane is likely equipped with a sophisticated hydraulic system that enables smooth and precise lifting operations. It offers a good reach and a wide range of motion, allowing it to access different areas on a construction site or within an industrial facility. The crane can be precisely controlled, enabling accurate placement of loads, which is essential in construction for proper alignment of building components and in industrial settings for safe and efficient handling of equipment.

Applications de construction et industrielles

• Polyvalence dans la construction
  • Dans les projets de construction, this vehicle is highly versatile. It can be used for transporting construction materials from suppliers to the building site. Une fois sur – site, la grue peut être utilisée pour décharger les matériaux directement et les placer à l'endroit exact requis, réduisant le besoin d’équipement de manutention supplémentaire. It is useful for tasks such as erecting structural frameworks, lifting and placing roofing materials, et l'installation de grands – scale pre – cast elements.
• Applications industrielles
  • En milieu industriel, the Hanma truck – mounted crane serves multiple purposes. Il peut être utilisé pour charger et décharger des équipements lourds lors de l'installation, entretien, ou un déménagement. Par exemple, dans une usine de fabrication, it can move large – scale machinery for repair or repositioning. Dans les entrepôts, it can load and unload bulky items from trucks and place them in the appropriate storage locations, optimiser l'utilisation de l'espace de stockage.

Sécurité et confort de l'opérateur

• Caractéristiques de sécurité
  • Le véhicule est probablement équipé d'une gamme de caractéristiques de sécurité. Overload protection systems for both the truck and the crane prevent overloading, safeguarding the vehicle’s structural integrity and ensuring safe operation. Stabilité – enhancing mechanisms ensure that the truck remains stable during crane operations, surtout lors du levage de charges lourdes à des portées étendues. Les verrous de sécurité sur la grue empêchent tout mouvement accidentel de la flèche ou de la charge, et il peut y avoir des systèmes d'avertissement pour alerter l'opérateur de toute condition de fonctionnement anormale.
• Confort de l'opérateur
  • La cabine du camion est conçue avec l'opérateur’le confort à l'esprit. It may have ergonomic seating with adjustable features to support different body types and reduce fatigue during long working hours. The controls for driving the truck are conveniently placed and easy to operate. Pour le grutier, there is likely a well – designed control panel with clear labels and indicators. The panel provides intuitive control over the crane’les mouvements, and the operator has a good view of the lifting area to ensure accurate and safe operations. En plus, the cab may be insulated from noise and vibration, creating a more pleasant working environment.

CARACTÉRISTIQUES

Informations de base
Formulaire de lecteur	6X4
Empattement	3,600 + 1,350mm
Taper	Camion – grue montée
Dimensions du véhicule	7.16 x 2.55 x 3.85 mètres
Masse totale	25 tonnes
Porte-à-faux avant / Porte-à-faux arrière	1.475 / 0.84 mètres
Paramètres du moteur
Modèle de moteur	Hanma Power CM6D18.420 50
Déplacement	9.84L
Puissance de sortie maximale	309kW
Puissance maximale	420 puissance
Norme d'émission	National V
Type de carburant	Diesel
Vitesse nominale	1900tr/min
Marque du moteur	Hanma
Couple maximal	1840N·m
Vitesse de couple maximale	1100 – 1500tr/min
Paramètres de montage
Annonce du véhicule	HN5250JQQHB42C6M5
Mounting brand	Valin
Modèle de grue	HSQZ420
Soulever du poids	16 tonnes
Grue soi-même – poids	5 tonnes
Paramètres du châssis
Marque de châssis	Valin
Série de châssis	Hanma H6
Pneus
Nombre de pneus	10
Spécification des pneus	11.00R20, 12.00R20 16PR, 12R22.5
